Popis produktu

Tyto vysoce kvalitní cívky a laminované železné jádro jsou výbornými pomůckami pro zkoumání elektromagnetické indukce v transformátorech. Cívky lze zakoupit jednotlivě nebo jako kompletní sadu. Každá cívka je označena počtem závitů, směrem vinutí a maximálním elektrickým proudem.

Každá cívka je označena počtem závitů, směrem vinutí a maximálním elektrickým proudem.

Použijte je k výzkumu:

• Elektromagnetismu: Ukažte, jak lze magnetické pole zvýšit zvýšením proudu, přidáním železného jádra nebo použitím cívky s více závity.
• Elektrické indukce: Protáhněte magnet cívkou a pomocí galvanometru, ampérmetru či voltmetru měřte výslednou elektromotorickou sílu (EMF). Ukažte, jak EMF závisí na počtu závitů v cívce a na relativní rychlosti magnetu a cívky.
• Transformátorů: Namontujte cívky na železné jádro ve tvaru U, abyste demonstrovali vzájemnou indukčnost a funkci transformátoru. Poté připojte zátěž, abyste prozkoumali přenos výkonu. Prozkoumejte základní teorii transformátoru se střídavým zdrojem napájení a voltmetrem.

Pokročilé pokusy vyžadují generátor funkcí s vysokým výkonem a osciloskop. Pro podrobnější experimenty použijte počítač s univerzálním rozhraním PASCO 850 nebo 550.

Proveďte tyto experimenty:

• Prozkoumejte vliv jádra na cívky transformátoru
• Zisk proudu jako funkce počtu závitů v primární a sekundární cívce
• Zisk napětí jako funkce počtu závitů v primární a sekundární cívce
• Výstupní výkon v porovnání s příkonem
• Zvýšení napětí jako funkce frekvence
• Magnetická hystereze jádra
• Indukce napětí průchodem magnetu jednou cívkou

Možnosti připojení:

Tento produkt lze připojit k libovolným PASCO senzorům elektrického napětí a proudu.

Níže jsou uvedeny různé možnosti:

1) Využití univerzálních rozhraní 850 a 550. Tato rozhraní mají tu výhodu, že mají v sobě integrovány jak generátory napětí, tak i senzory pro jeho měření:

• Univerzální rozhraní 850 (UI-5000)
• Univerzální rozhraní 550 (UI-5001)

K oběma rozhraním se za účelem měření elektrického napětí připojuje sonda napětí (UI-5110)

K měření s uvedenými rozhraními je zapotřebí tento software:

• PASCO Capstone Software – pro použití s ​​univerzálním rozhraním 850
• Software PASCO Capstone nebo SPARKvue – pro použití s ​​univerzálním rozhraním 550

2) Pokud na škole nedisponujete univerzálními PASCO rozhraními, lze výše uvedené experimenty realizovat i se samostatnými generátory a samostatnými senzory, např.:

• Chytrý zdroj napájení AC/DC (PI-9525)
• Bezdrátový senzor napětí a proudu s displejem (PS-4254)
• Bezdrátový senzor proudu (PS-3212)
• Bezdrátový senzor napětí (PS-3211A)

Pro zkoumání Faradayovy indukce doporučujeme ještě následující vybavení:

• Alnico tyčové magnety (balení 2 ks) EM-8620
• Tyčové magnety (balení 2 ks) (SE-8604)

Doporučujeme také standardní banánové vodiče:

• 1x Banánový kabel - černý (5 ks) (SE-9751)
• 1x Banánový kabel - červený (5 ks) (SE-9750)

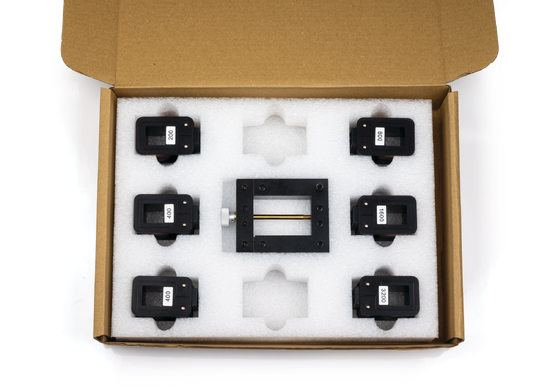

Obsah balení

• 1x Transformátorová cívka (200 závitů) (EM-8609)
• 2x Transformátorová cívka (400 závitů) (EM-8610)
• 1x Transformátorová cívka (800 závitů) (EM-8611)
• 1x Transformátorová cívka (1600 závitů) (EM-8612)
• 1x Transformátorová cívka (3200 závitů) (EM-8613)
• 1x Jádro transformátoru (EM-8614)
• 1x Úložný box
